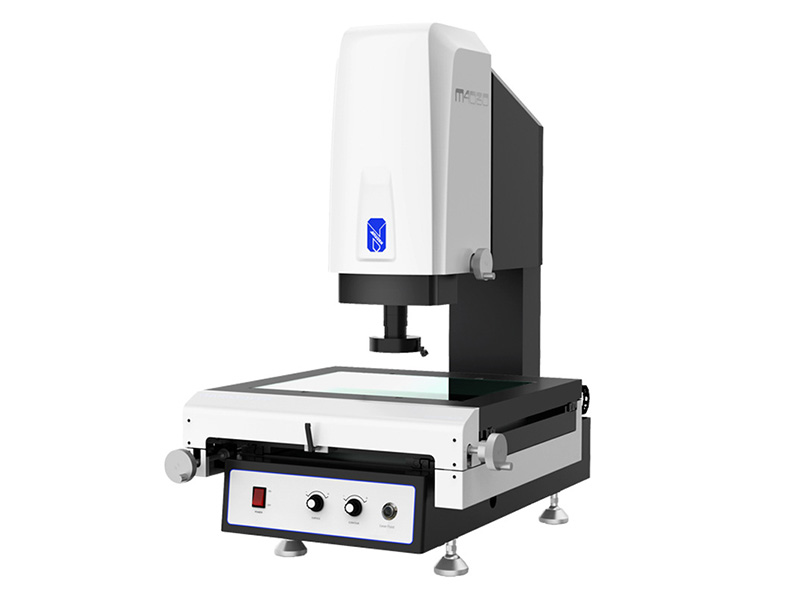

說起二次元影像儀，大家應該都不陌生了，作為一種高精度測量設備，廣泛應用于工業生產、科研等領域。在組成二次元影像儀的部件之中，光源是非常重要的存在，今天我們就來聊一聊二次元影像儀光源的作用，以及二次元影像儀光源怎么調，希望可以幫助到您。

　　1、二次元影像儀光源的主要作用。

　　光源主要的功能就是照亮目標零件，提高亮度，這樣有利于圖像處理的成像效果，并且可以降低系統的復雜性和對圖像處理算法的要求。二次元之所以可以高效精準的測量工件尺寸，離不開光源的作用。

　　2、二次元影像儀光源類型有哪些？

　　二次元影像儀的光源主要有兩種類型：環形光源和點光源。環形光源適用于較大面積的工件測量，而點光源則適用于較小面積的工件測量。在選擇光源時，應根據實際測量需求進行選擇。

　　3、如何調整二次元影像儀光源位置？

　　環形光源調整：環形光源的位置應保持與被測工件垂直，以確保光線照射到工件的正中央。此外，環形光源的中心應與掃描頭保持一定距離，一般在5-10厘米之間。如有需要，可以通過旋轉環形光源來調整光線照射角度。

　　點光源調整：點光源的位置應盡量靠近被測工件，以減少陰影對測量結果的影響。同時，點光源的高度也應適當調整，一般建議在被測工件上方10-20厘米處。如有需要，可以通過移動點光源的位置來調整光線照射角度。

　　4、如何調整二次元影像儀光源強度？

　　環形光源強度調整：環形光源的強度應適中，既要保證光線充足，又不能過于強烈導致圖像過亮或過暗。通常情況下，環形光源的強度可以根據實際情況進行微調。如有需要，可以通過增加或減少環形光源的數量來調節光線強度。

　　點光源強度調整：點光源的強度同樣應適中，避免過強或過弱導致圖像失真。一般來說，點光源的強度可以通過調整相機曝光參數來進行調節。如有需要，可以在不影響測量精度的前提下適當降低或提高點光源強度。

　　5、二次元影像儀鏡頭光源系統怎么選？

　　同軸光源，主要是用于高反射率的工件測量，選擇同軸表面光源，可得到各種工件的很好觀察效果，邊界清晰?？奢p松實現孔深、厚度較大的截面測量，比如圓柱環槽的寬度測量、螺紋的牙形測量等。

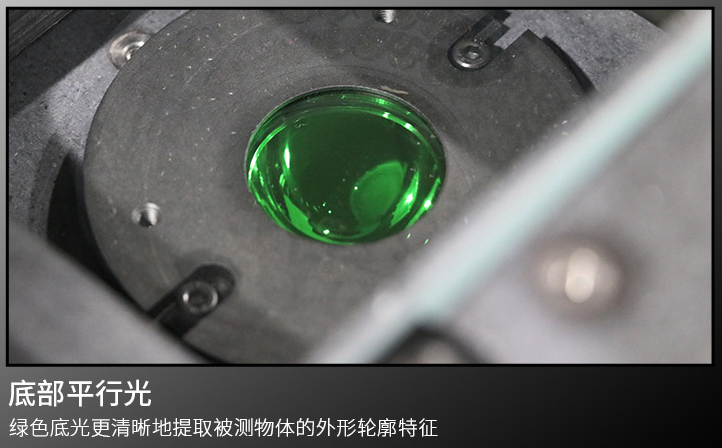

　　輪廓光源，主要測量一些輪廓和通孔，看避免眼睛受損，具體調整參數要根據工件產品和檢測需求來進行調節。

　　表面環形光源，針對工件表面尺寸和一些盲孔、凸臺的測量，表面光與相機在同一側，通過漫反射表面提供照明，現多使用多個方向和入射角的表面照明。

　　以上就是關于“二次元影像儀光源的作用及調整方法”的全部內容，感謝您的閱讀。
