市場上推出的2.5次元分為兩類產品，第一類是光學對焦測高型2.5次元測量儀，第二類是探針輔助測高型2.5次元，客戶可以根據自身產品特點選擇適合測量的相關產品。下面小編分享關于2.5次元影像測量儀的說明與測量順序的內容，歡迎閱讀！

2.5次元影像測量儀的說明：

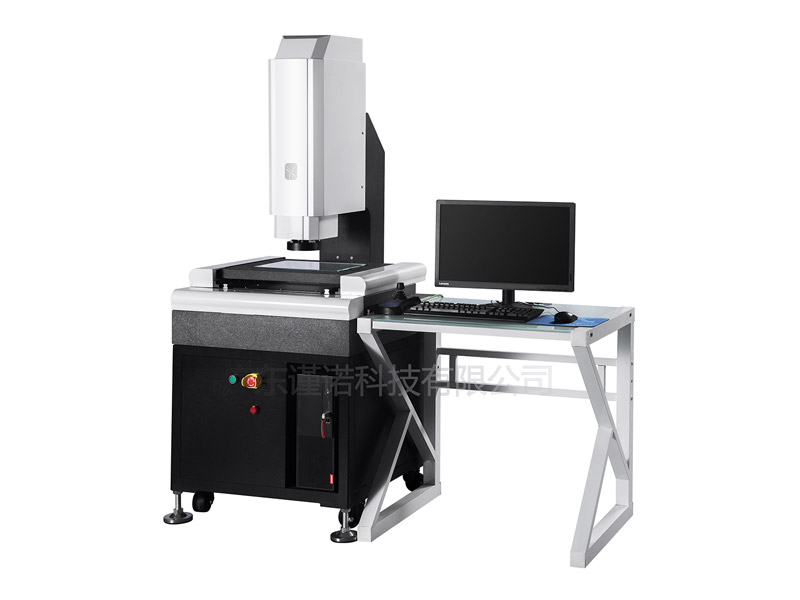

　　2.5次元是影像測量儀的又一別稱。影像測量儀是由機械主體、標尺系統、影像探測系統、驅動控制系統和測量軟件等部分組成的測量儀器。影像測量儀為二維參數提供了測量手段，因此有人稱之為2次元。目前的技術發展使影像測量儀也可以測量部分三維參數，所以也有人稱之為2.5次元。

　　影像測量儀又名精密影像式測繪儀，它克服了傳統投影儀的不足，是集光、機、電、計算機圖像技術于一體的新型高精度、高科技測量儀器。由光學顯微鏡對待測物體進行高倍率光學放大成像，經過CCD攝像系統將放大后的物體影像送入計算機后，能高效地檢測各種復雜工件的輪廓和表面形狀尺寸、角度及位置，特別是精密零部件的微觀檢測與質量控制?？蓪y量數據直接輸入到AUTOCAD中，成為完整的工程圖，圖形可生成DXF文檔,也可輸入到WORD、EXCEL中，進行統計分析，可劃出簡單的 Xbar-S管制圖，求出Ca,等各種參數

2.5次元影像測量儀測量的順序：

　　1.首先把被測工件端面基準放到平臺上進行研磨，去掉基準端面的毛刺，然后再用綢布把被測孔的表面處理一下，去掉被測孔上的細小毛刺，以便測量。

　　2.把被測工件放在平臺上進行合溫。

　　3.明確工件的基準面，確定工件的裝夾方式，選擇適當?shù)奶结槨?/p>

　　4.根據確定工件的加工方式，一次裝夾工件。

　　5.進入軟件，校驗所選擇的探針。

　　6.根據被測工件的特點，利用光學鏡頭對工件進行工件定位。

　　7.根據圖紙上標明的工件加工基準，建立工件的零件坐標系。

　　8.測量所有的要求特征。

　　9.構造兩點距離來求內徑直徑定點高度上的尺寸。

　　10.輸出報告。

　　感謝閱讀，以上就是對2.5次元影像測量儀的說明與測量順序的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關2.5次元測量儀的詳細事宜，歡迎致電詳詢，竭誠為您服務。
