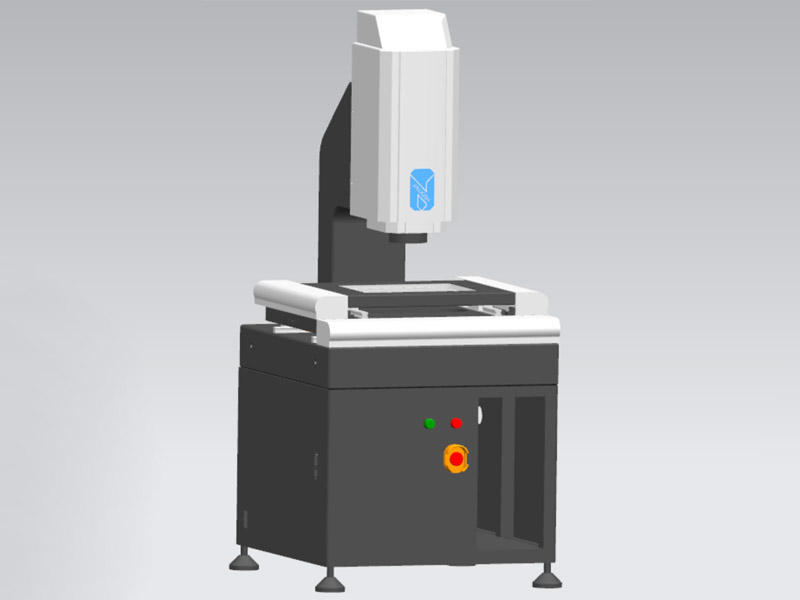

三次元影像測量?jī)x使用本身的硬件將所能捕捉到的圖像通過數據線傳輸?shù)诫娔X的數據采集卡中，之后由軟件在電腦顯示器上成像，由操作員用鼠標在電腦上進行快速的測量。下面小編和大家介紹關于三次元影像測量?jī)x原理以及基本功能的內容，歡迎閱讀！

三次元影像測量?jī)x原理：

　　1.三坐標測量機控制系統的工作原理是：三坐標測量機控制箱或計算機指令通過系統控制單元，根據設定的速度，加速度，驅動三軸直流伺服電機旋轉，通過光柵和電機反饋電路控制運行速度和電機速度，使三軸同步平穩。

　　2.控制系統控制三坐標測量機的運動軌跡有兩種方式：飛行測量和點定位。？飛行模式測量效率高，運動時停頓少。？點定位模式適用于測量指定截面或位置。

　　3.可通過語句設置三坐標測量機控制系統。當進入計算機指令中指定的接觸探測距離時，控制單元將控制三坐標測量機從位置的運動速度轉換為探測速度，從而使測量頭慢慢接近被測部件。

　　4.當有觸發信號時，自動三坐標測量機控制系統收集數據，處理光柵讀數；當測量頭傳感器通過控制箱或計算機指令與被測部件接觸時，被觸發的信號會被觸發。

　　當信號被傳送到控制單元后，測量機器立即停止移動測量頭保護功能），并鎖定三軸光柵此時的讀數。這是三坐標測量機測量的點的坐標。

　　5.根據補償文件，自動三坐標測量機控制系統還可對三坐標測量機進行21項誤差補償。

三次元測量?jī)x基本功能：

　　靈活定位：正確、旋轉、零放置、平移、坐標系存儲、提取。點，直線，平面，圓，橢圓，相交，距離，對稱，垂直，角度。直線度，平面度，圓度。平行度、垂直度、傾斜度、同軸度（同心度）、對稱位置度、端面跳動、全跳動?？梢宰詣?dòng)編程和測量，以提高工作效率。保存打印測量結果和測量報告。Word、Excl、TX等測量報告輸出格式。Winow操作系統，中文操作界面；中文、英語和德語相互轉換。

　　感謝閱讀，以上就是對三次元影像測量?jī)x原理以及基本功能的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關三次元測量?jī)x的詳細事宜，歡迎致電詳詢，竭誠為您服務。
