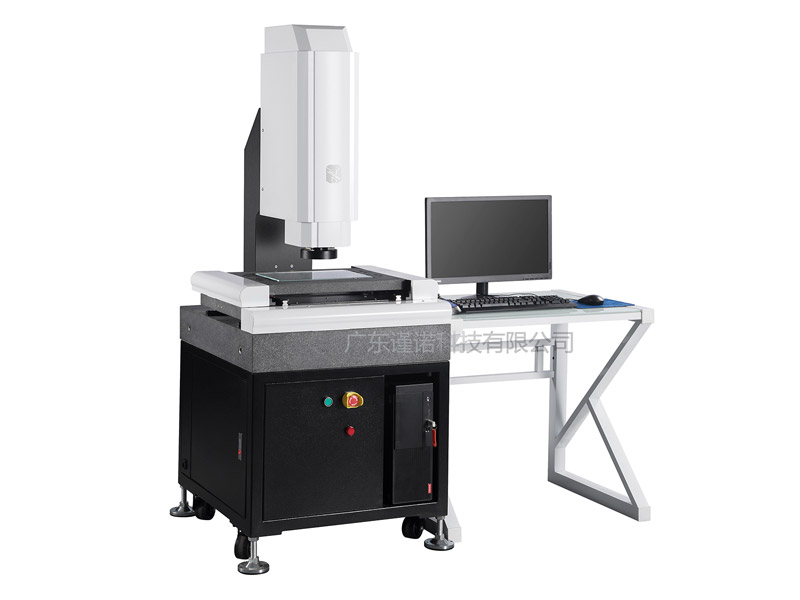

二次元影像儀是影像儀的又一別稱。影像測量?jī)x是由機械主體、標尺系統、影像探測系統、驅動控制系統和測量軟件等部分組成的測量?jī)x器。影像儀的成像實際為產品的鳥瞰圖，也為鳥瞰圖紙，因此有人稱之為二次元影像儀。下面小編和大家介紹關于二次元影像儀的工作原理與軟件操作的內容，歡迎閱讀！

二次元影像儀的工作原理：

　　二次元影像儀本身的硬件CCD和光柵尺通過USB和RS232數據線傳輸?shù)接?jì)算機的數據采集卡中，將光信號轉換為電信號，然后通過影像測量?jī)x軟件在計算機顯示器上圖像，操作員用鼠標在計算機上快速測量。上述過程基本上是在數萬分之一秒內完成的，所以它可以被視為一個實時檢測設備，或者狹窄的可以被稱為動態測量設備。如果計算機配置了附加要求，則測量軟件不會產生影像滯后。根據客戶的工件大小，工作臺面也可以選擇不同的行程。光源亮度可調，可在各種光條件下選擇合適的光源亮度。分為底光和表面光，可根據客戶的產品進行調整和控制，以達到效果。

二次元影像儀的軟件操作：

　　1.多點測量點、線、圓、孤、橢圓、矩形，提高測量精度；

　　2.組合測量、中心點結構、交點結構、線結構、圓結構、角度結構；

　　3.坐標平移和坐標擺正，提高測量效率；

　　4.巨集指令，同一工件批量測量更方便快捷，提高測量效率；

　　5.測量數據直接輸入CAD，成為完整的工程圖；

　　6.測量數據可輸入Word或Excel進行統計分析，可切割簡單的Xbar-S管制圖，找出Ca等參數；

　　7.切換多種語言界面；

　　8.記錄用戶程序、指令、教導執行；

　　9.手動測量功能、半自動測量功能、自動測量功能、全自動測量功能。

　　感謝閱讀，以上就是對二次元影像儀的工作原理與軟件操作的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關二次元影像儀的詳細事宜，歡迎致電詳詢，竭誠為您服務。
