三次元測量?jī)x的原理、組成與應用

　　三次元測量?jī)x主要是指通過在三維空間取點進行測量的儀器。其主要原理是將被測物體放置在三維測量空間中，可以獲得被測物體上每個測量點的坐標位置。根據這些點的空間坐標值，可以計算被測物體的幾何尺寸、形狀和位置。三次元測量?jī)x基本原理是通過檢驗傳感器(探頭)的配合和測量空間軸的移動，獲得被測幾何元素的離散空間點位置。然后，通過一定的數學計算，完成被測點(點群)的分析和擬合，還原被測幾何元素。在此基礎上，計算被測幾何元素與理論值(標稱值)之間的偏差，從而完成被測零件的檢查。

　　三次元測量?jī)x的測量原理是用探針(大部分在末端有一個紅寶石球)與工件的邊緣碰撞得到位置的坐標值，然后減去測量頭的半徑得到工件的實際坐標值。通常，測量?jī)x器的三個軸都配有光學尺。當測量頭接觸工件時，它將發出一個信號來獲取目標坐標值。經過測量軟件的計算和處理，我們可以計算出我們想要的坐標值或尺寸。因此，只需要通過測量位置去拾取點就能獲得測量數據。

三次元測量?jī)x的組成如下：

　　1、主機機械系統(x、y、z三軸或其他)

　　2、探針系統

　　3、電氣控制硬件系統

　　4、數據處理軟件系統（測量軟件）

　　5、正向工程：產品設計-->制造-->檢驗（三次元測量?jī)x）

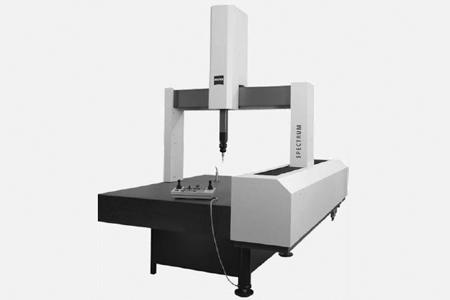

　　6、常見的外部結構有龍門式(或移動橋橋式)，其他常見的有單邊架橋式(或L橋式)、雙邊架橋式、懸臂式等。

三次元測量?jī)x的應用如下：

　　三次元測量?jī)x通常用于精準測量各種工件尺寸、角度、形狀和位置以及螺紋零件的各種參數，適用于機械制造、精密工業、模具制造、儀器制造、電子工業、塑料和橡膠工業的測量室中機械零件、測量工具、刀具、夾具、模具、電子元件、電路板、沖壓件、塑料和橡膠產品的質量檢驗、測試和比較。
